今回は「アオシマ 1/12 ホンダ CB400F CB400FOUR ’74 ザ☆バイク03」のシートロックバーを作成します。

シート下の部分なのでほとんど見えませんが、シートを開いたときに見えるところなので再現していきたいと思います。そもそもシートロックバーとは何と思う方もおられると思いますので下の画像の赤丸の部分をご参考ください。この部分をプラ板や洋白線を使って作成していきます。それでは作業に移ります。

まずはプラ板を使ってベースとなる部分を作ります。0.5㎜厚のプラ板を使用します。成形後、1.2㎜のドリルで穴あけをします。次に2.0㎜のプラ棒を薄く切り出します。これも1.2㎜の穴をあけます。画像が見えにくいですが、右の赤丸がプラ板から切り出したものです。左の青丸がプラ棒を加工したものです。

1.2㎜の洋白線を用意します。それを適当な長さに切り出します。切り出し後、ピンバイスでくわえて先をヤスリで成形していきます。

成形後の画像です。

次の作業に移ります。次は0.3㎜の洋白線でロックバーのバネ部分を作ります。1.2㎜の洋白線に巻いてバネの形状にしていきます。あまり長さは必要ないので4巻程度で大丈夫だと思います。

加工した1.2㎜の洋白線とバネを合わせてみます。

waveのNEW R・リベット[角]の1.6㎜を2つ切り出します。これで下準備は終わりです。あとは塗装と組立てです。

塗装作業から組立てに移ります。プラ板とプラ棒から切り出したパーツとwave製のリベットを塗装します。プラ板とプラ棒はブラックに、リベットはシルバーに塗装します。

次にシートベース側の加工をします。キットのシートロックバーを左右のボルトと一緒に取り外します。取り外し後、1.2㎜のドリルで穴あけします。

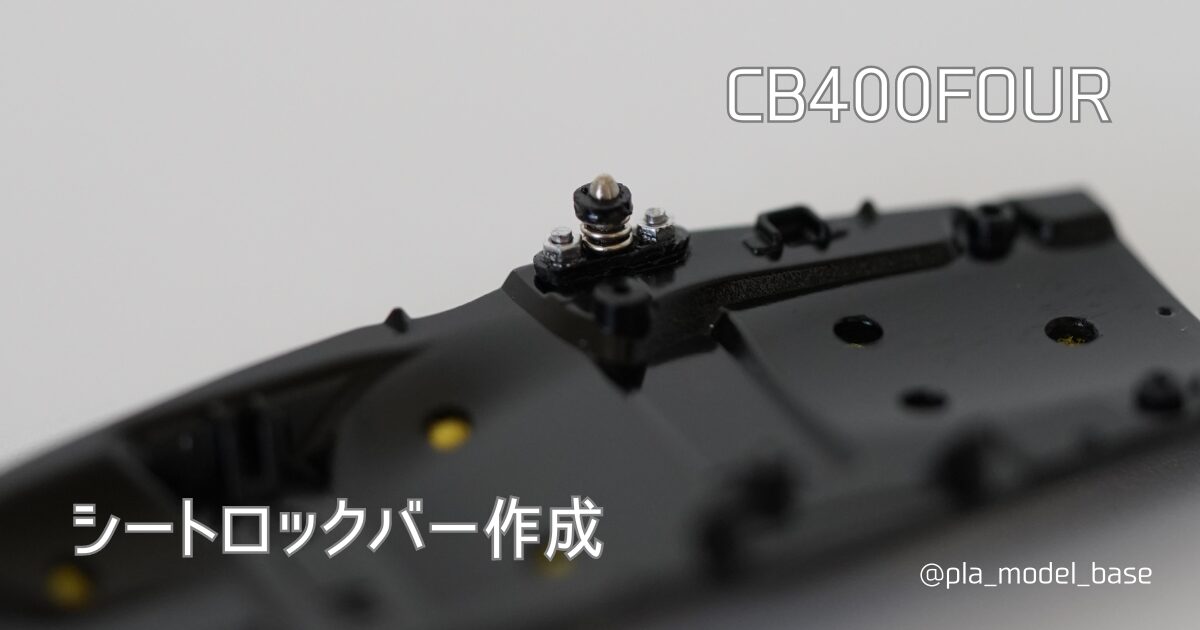

シートベースにシートロックバー部分を取付ければ完成です。ついでにシートベースに穴をあけて裏からスポンジを貼り付けました。シートベースから見えるウレタンに見えませんか?

今回は「アオシマ 1/12 ホンダ CB400F CB400FOUR ’74 ザ☆バイク03」のシートロックバーの再現に挑戦しました。

最後までお読みいただきありがとうございました。
